很多身邊從事消防的朋友不清楚消防模塊在消防報警系統中起到什么樣的角色，也不清楚哪里需要設置模塊，設置什么樣的模塊，今天盛世致安小編給大家一起聊聊消防中各種消防模塊的分類、作用。

01輸入模塊（圖形符號為I）

輸入模塊主要用于配接現場的“主動型消防設備”，接收其的常開或者常閉開關量信號，并將設備的動作信號，反饋給火災報警控制器，工程上也把輸入模塊叫監視模塊。

可以簡單理解為，只需要監視，不需要給控制信號的設備，配接輸入模塊。另外還有一些非編碼的火警設備（火焰探測器、吸氣式感煙探測器、紅外光束）也可用輸入模塊進行監視。

02輸出模塊（圖形符號為O）

輸出模塊主要用在消防廣播系統，用于廣播音頻的切換，也叫廣播模塊或者切換模塊。

可以理解為只需要對外輸出控制，不需要反饋信號的設備，我們需要配接輸出模塊，如消防廣播揚聲器。

03輸入輸出模塊（圖形符號為I/O）

輸入輸出模塊，也叫控制模塊，當外部消防聯動設備有控制要求時，可輸出控制信號，是設備動作，并可以將設備的反饋信號傳遞給消防主機。輸出就是控制，輸入就是反饋。

可以理解既需要對外控制，又要傳輸反饋信號的設備（風機、水泵、風口、風閥等）就需要配接輸入輸出模塊。一個輸入輸出模塊占用一個地址點。

按輸出類型，又可分為有源控制模塊和無源控制模塊，按線制又分為二線制和四線制。

04隔離模塊（圖形符號為SI）

隔離模塊用于隔離消防系統中的故障區域，以防止故障擴散到整個系統。它通過將有故障的線路與主線路隔離開來，確保系統其他部分的正常運行。

可以理解一個自恢復保險，用于隔離前端編碼型設備，保護消防主機，一個隔離器所保護設備不超過32點。隔離模塊無需編碼，不占用地址。

05中繼模塊

不同廠家中繼模塊功能作用及名稱有所區別，主要分為以下兩類：

1、中繼模塊用于增強信號的傳輸能力，擴大系統的覆蓋范圍。它接收來自前端設備的信號并進行放大或再生，然后傳輸?shù)较乱粋€(gè)設備。

2、用于接現場的非編碼探測器，占用一個地址點，任何一個探測器報警，都通過中繼模塊地址報送至火災報警控制器。

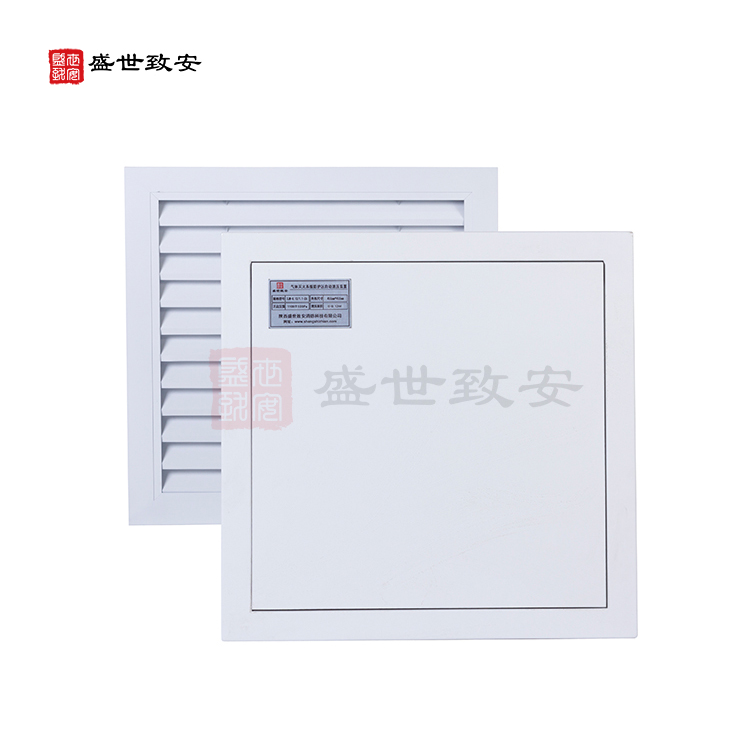

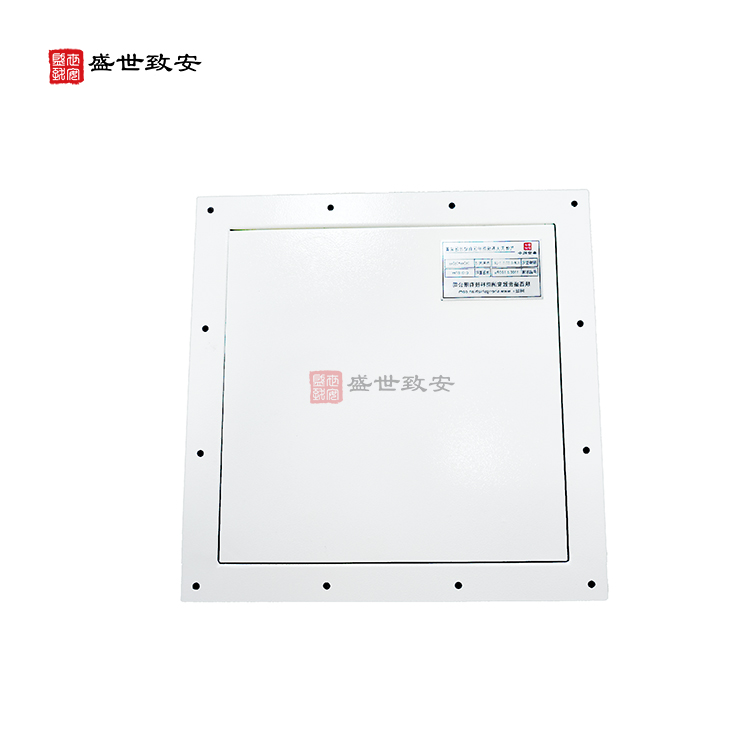

盛世致安廠家推薦：氣體滅火自動泄壓閥、防輻射泄壓口、氣體滅火泄壓口WLZX 0.13m2

06、多線模塊

多線模塊主要用在多線直啟控制中，每一組多線配接一個多線模塊，主要起到隔離以及防止串電回流作用。

07、模塊設置要求

消防模塊類型多，功能作用大，還需要遵循相關設置、安裝要求。以下是參照相關規范做的一些總結，供大家參考：

《火災自動報警系統設計規范》GB50116-2013

6.8.1 模塊安裝在金屬模塊箱內，主要是考慮保障其運行的可靠性和檢修的方便。

6.8.2 由于模塊工作電壓通常為 24V，不應與其他電壓等級的設備混裝，因此本條規定嚴禁將模塊設置在配電(控制)柜(箱)內。

不同電壓等級的模塊一旦混裝，將可能相互產生影響，導致系統不能可靠動作，所以將本條確定為強制性條文。

6.8.3 本報警區域的模塊只能控制本報警區域的消防設備，不應控制其他報警區域的消防設備，以免本報警區域發生火災后影響其他區域受控設備的動作。

本報警區域的模塊一旦同時控制其他區域的消防設備，不僅可能對其他區域造成不必要的損失，同時也將影響本區域的防、滅火效果，是必須避免的，所以將本條確定為強制性條文。

6.8.4 為了檢修時方便査找，本條規定未集中設置的模塊附近應有尺寸不小于 100mmx100mm 的標識。

綜上就是消防領域六大消防模塊的功能作用的全部內容了，希望可以幫助到大家，有采購泄壓口需求大家可以尋找有資質的廠家，這樣使用起來才有保障。
